电梯导靴的介绍

2022-05-26 16:18:56

滑动导靴电梯导轨与轿厢之间的可以滑动的尼龙块,叫导靴,它可以将轿厢固定在导轨上,让轿厢只可以上下移动,导靴上部还有油杯,减少靴衬与导轨的摩擦力。


滑动导靴定义

每台电梯轿厢安装四套导靴,分别安装在上梁两侧和轿厢底部安全钳座下面;四套对重导靴安装在对重梁的底部和上部.

固定在轿厢上的导靴可以沿着安装在建筑物井道墙体上的固定导轨往复升降运动,防止轿厢在运行中偏斜或摆动。


滑动导靴结构

滑动导靴由导靴头 ,导靴体 ,导靴座等组成.

滑动导靴的安装

滑动导靴的安装方法是放在轿厢架导轨的安装位置上,找正位置后,用螺栓固定在轿厢导轨架上。滑动导靴的安装必需满足下列要求:

1.上、下导靴安装就位后,应在同一垂直线上,不允许有歪斜、偏扭,确保上、下导靴与安全钳口中心三点成一线。滚轮式导靴固定式导靴

2.固定式导靴主要用于货梯,两侧面间隙应一致,内衬与轨道顶面间隙应为0.5~2mm。

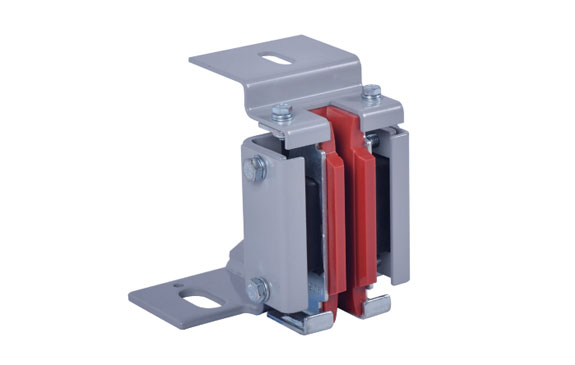

滑动导靴

滑动导靴种类

电梯导靴分滚动导靴和滑动导靴!

1 .滚动导靴 是用3个或6个轮子卡在道轨上 一般是用于速度在2米以上的电梯!

特点:以滚动摩擦代替了滑动摩擦,减少了摩擦损耗,减小了运行中的振动和噪音,提高了乘坐的舒适感,但这种导靴加工和安装要求比较高.

2 .固定滑动导靴 就是一个滑槽卡在导轨上《就是凹字槽》 一般是用于速度在2米以下的电梯!

特点:因导靴头是固定死的,且结构简单,没有调节机构,随着电梯的运行时间增长,导靴和导轨的配合间隙会越来越大,轿厢在运行中产生晃动,甚至会出现冲击.

3.弹性滑动导靴 又分为弹簧式滑动导靴(适用于额定速度小于1.7M/S的电梯)和橡胶弹簧式滑动导靴(适用于中高速电梯).
